Συγκρότημα διπλού σωλήνα συγκόλλησης
Επισκόπηση προϊόντος
Ο διπλός σωλήνας συγκόλλησης PASSION® έχει σχεδιαστεί για ασφαλή και αξιόπιστη παροχή οξυγόνου και αερίων LPG σε εφαρμογές συγκόλλησης, κοπής, συγκόλλησης και κατασκευής μετάλλων.
Ο μπλε σωλήνας είναι αφιερωμένος στην υπηρεσία οξυγόνου και διαθέτει ελαστικό σωλήνα και κάλυμμα EPDM για εξαιρετική αντοχή στις καιρικές συνθήκες, στο όζον και στην τριβή. Ο πορτοκαλί εύκαμπτος σωλήνας είναι ειδικά σχεδιασμένος για μεταφορά υγραερίου, χρησιμοποιώντας έναν 100% παρθένο εσωτερικό σωλήνα NBR σε συνδυασμό με 100% καθαρό εξωτερικό κάλυμμα EPDM για εξασφάλιση εξαιρετικής αντοχής στα αέρια καυσίμου διατηρώντας παράλληλα εξαιρετική αντοχή σε εξωτερικούς χώρους.
Κατασκευασμένος σύμφωνα με τις απαιτήσεις ISO 3821 και ARPM IP-7, κάθε σωλήνας είναι ενισχυμένος με πολυεστερικό πλεγμένο στρώμα υψηλής αντοχής για σταθερή απόδοση πίεσης και μεγάλη διάρκεια ζωής σε απαιτητικά βιομηχανικά περιβάλλοντα.
Κατάλληλο για ναυπηγεία, εργοτάξια, εργαστήρια κατασκευής χάλυβα, εγκαταστάσεις συντήρησης και βιομηχανίες μεταλλουργίας.
Χαρακτηριστικά & Οφέλη
Σχεδιασμένο για εφαρμογές οξυγόνου και υγραερίου
Η κατασκευή διπλής γραμμής επιτρέπει την ταυτόχρονη μεταφορά οξυγόνου και αερίων LPG, βελτιώνοντας την απόδοση και την ασφάλεια στο χώρο εργασίας.
Premium Virgin Rubber Compound
- Εύκαμπτος σωλήνας οξυγόνου: Σωλήνας EPDM + Κάλυμμα EPDM
- Εύκαμπτος σωλήνας LPG: 100% Virgin NBR Tube + 100% Virgin EPDM Cover
- Χωρίς ανακυκλωμένο καουτσούκ
- Χωρίς ανακυκλωμένα υλικά
Εξαιρετική αντοχή στις καιρικές συνθήκες
Το εξωτερικό κάλυμμα EPDM παρέχει ανώτερη αντίσταση έναντι:
- Οζο
- έκθεση στην υπεριώδη ακτινοβολία
- Γηράσκων
- Ράγισμα
- Εξωτερικά περιβάλλοντα
Ενίσχυση υψηλής πίεσης
Ένα στρώμα ενίσχυσης με πλεκτό πολυεστέρα υψηλής αντοχής παρέχει:
- Πίεση λειτουργίας: 20 Bar (300 PSI)
- Πίεση ριπής: 60 Bar (900 PSI)
Ευέλικτο σε κρύο καιρό
Διατηρεί ευελιξία από:
-30°C έως +80°C
Κατάλληλο για εργασίες συγκόλλησης σε εσωτερικούς και εξωτερικούς χώρους.
Συμμόρφωση με τα διεθνή πρότυπα
Κατασκευάζεται σύμφωνα με:
- ISO 3821
- ARPM IP-7
- ISO 2398
- ISO 9001
- RoHS
- ΕΚΤΑΣΗ
- CE
Τεχνικές Προδιαγραφές
| Είδος |
Προσδιορισμός |
| Όνομα προϊόντος |
Διπλός σωλήνας συγκόλλησης |
| Τύπος αερίου |
Oxygen + LPG |
| Υλικό σωλήνα (Μπλε) |
EPDM |
| Υλικό κάλυψης (Μπλε) |
EPDM |
| Υλικό σωλήνα (πορτοκαλί) |
100% Virgin NBR |
| Υλικό κάλυψης (πορτοκαλί) |
100% Virgin EPDM |
| Ενίσχυση |
Πλεκτό πολυεστέρα υψηλής αντοχής |
| Πίεση Εργασίας |
20 Bar (300 PSI) |
| Πίεση ριπής |
60 Bar (900 PSI) |
| Εύρος Θερμοκρασίας |
-30°C έως +80°C |
| Πρότυπο |
ISO 3821 / ARPM IP-7 |
| Διαθέσιμα μεγέθη |
3/16", 1/4", 5/16" |
| Τυπικά μήκη |
25 πόδια, 50 πόδια, 100 πόδια |
| Προσαρμοσμένο μήκος |
Διαθέσιμος |
| Χρώμα |
Μπλε & Πορτοκαλί (Διαθέσιμα προσαρμοσμένα χρώματα) |
Εφαρμογές
Ναυπηγική Βιομηχανία
Χρησιμοποιείται για εργασίες κοπής, συγκόλλησης, επισκευής και κατασκευής σε ναυπηγεία.
Εργοτάξια
Ιδανικό για ανέγερση χάλυβα, εγκατάσταση σωληνώσεων και δομική συγκόλληση.
Εργαστήρια Μεταλλουργίας
Κατάλληλο για εργασίες κοπής και συγκόλλησης με οξυ-καύσιμο.
Συνεργεία Συντήρησης & Επισκευής
Παρέχει αξιόπιστη μεταφορά αερίου για εργασίες ρουτίνας συντήρησης.
Κατασκευή δομικού χάλυβα
Σχεδιασμένο για συνεχείς βιομηχανικές εργασίες συγκόλλησης και κοπής.
Επιλογές συσκευασίας
Προσαρμοσμένη συσκευασία διαθέσιμη:

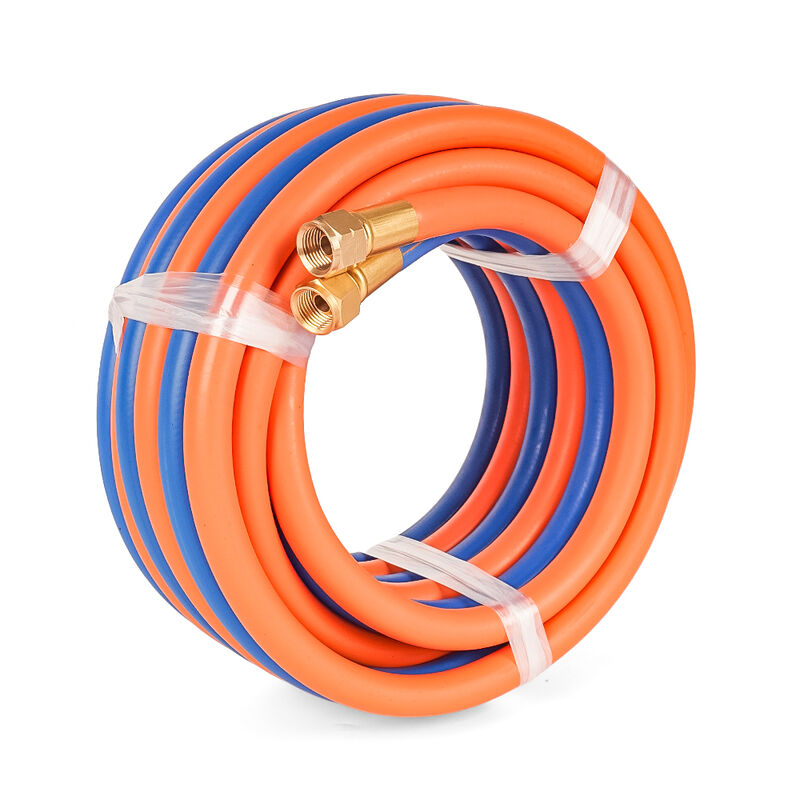

- Συσκευασία με τυλιγμένο πηνίο
- Πλαστική μεμβράνη τυλιγμένη
- Συσκευασία σε χαρτοκιβώτιο
- Συσκευασία ρολού
- Προσαρμοσμένη συσκευασία ιδιωτικής ετικέτας
Υπηρεσία OEM & ODM
Το PASSION παρέχει:
- Προσαρμοσμένο μήκος σωλήνα
- Προσαρμοσμένα χρώματα
- Εκτύπωση λογότυπου πελάτη
- Συσκευασία Ιδιωτικής Ετικέτας
- Κατασκευή OEM
- Ανάπτυξη ODM
Τεχνικές Παράμετροι:,
| Συναρμολόγηση εύκαμπτου σωλήνα συγκόλλησης εργοστασιακών 1/4''X50ft Ανθεκτική στη φθορά βαθμού T Oxy/Acet |
| Εφαρμογή |
Ναυπηγεία, Βιομηχανικά, Κατασκευαστικά κ.λπ. |
| Επιλογή Χρώματα |
Κόκκινο / Πράσινο, Κόκκινο / Μπλε, Μπλε / Πορτοκαλί (Προσαρμοσμένο) |
| Επίπεδο Ποιότητας |
Βαθμός R |
| Πρότυπο |
EN ISO3821 / RMA IP-7 |
| Πιστοποιητικό |
CE / ROHS |

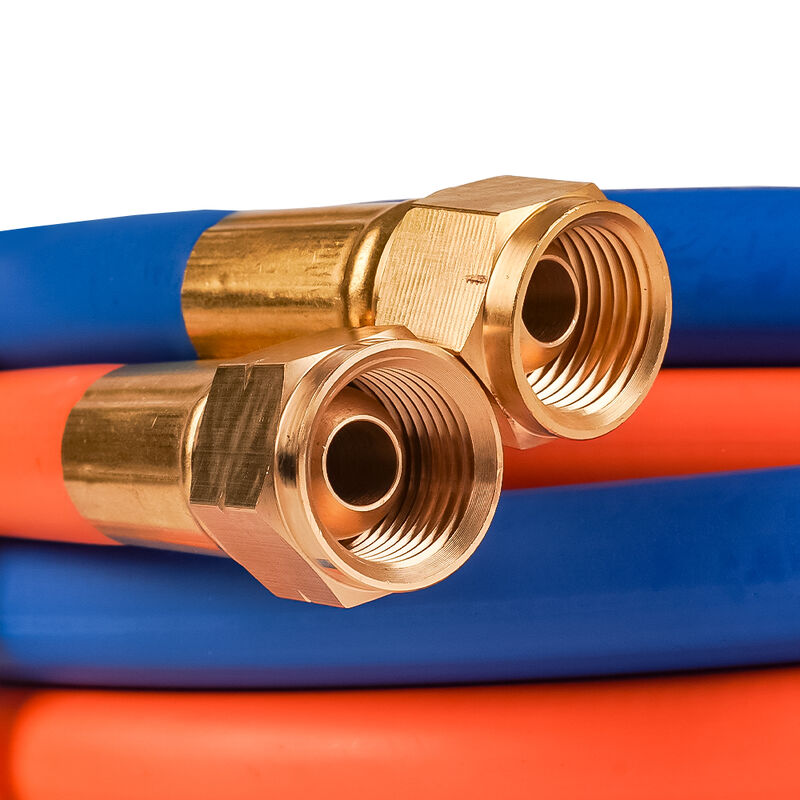

| Συνδέσεις |
Ορειχάλκινα δόντια του μετρικού συστήματος (M16x1,5), που εφαρμόζονται στην ηπειρωτική Κίνα
Ορειχάλκινα δόντια του βρετανικού συστήματος (G3/8-19N), της Βρετανίας και του Χονγκ Κονγκ κ.λπ.
Ορειχάλκινα δόντια του αμερικανικού συστήματος (G9/16-18N), της Αμερικής, της Μέσης Ανατολής και της Νότιας Αμερικής κ.λπ.
Αυστραλιανό σύστημα (5/8-18N), Αυστραλία κ.λπ. |
| Συγκεκριμένες Παράμετροι |
| Αριθμός ανταλλακτικού |
ταυτότητα |
OD |
Μέγιστο WP |
Ελάχ. BP |
Min Bend Raidus |
Βάρος |
| ΟΧΙ. |
ίντσα |
mm |
ίντσα |
mm |
psi |
μπαρ |
psi |
μπαρ |
ίντσα |
mm |
kg/m |
| PG-05 |
3/16 |
5 |
0,47 |
12 |
300 |
20 |
900 |
60 |
3,78 |
96 |
0,15 |
| PG-06 |
1/4 |
6 |
0,51 |
13 |
300 |
20 |
900 |
60 |
4.09 |
104 |
0,17 |
| PG-08 |
5/16 |
8 |
0,59 |
15 |
300 |
20 |
900 |
60 |
4.72 |
120 |
0,216 |
| PG-10 |
3/8 |
10 |
0,67 |
17 |
3002 |
20 |
900 |
60 |
5,35 |
136 |
0,24 |
Υποστήριξη και Υπηρεσίες:
Ο διπλός εύκαμπτος σωλήνας συγκόλλησης υποστηρίζεται από μια ομάδα καταρτισμένων και έμπειρων τεχνικών που είναι αφοσιωμένοι στην παροχή τεχνικής υποστήριξης και εξυπηρέτησης στους πελάτες.
Η ομάδα τεχνικών μας μπορεί να βοηθήσει τους πελάτες να επιλέξουν τα σωστά προϊόντα για την εφαρμογή τους, να παρέχουν συμβουλές σχετικά με την εγκατάσταση και τη λειτουργία και να βοηθήσουν στην αντιμετώπιση προβλημάτων και επισκευές.
Προσφέρουμε επίσης μαθήματα κατάρτισης για να βοηθήσουμε τους πελάτες να αξιοποιήσουν στο έπακρο τον Δίδυμο Εύκαμπτο Σωλήνα συγκόλλησης. Αυτά τα μαθήματα καλύπτουν θέματα όπως η σωστή επιλογή προϊόντων, η εγκατάσταση, η λειτουργία και η συντήρηση.
Για οποιεσδήποτε ερωτήσεις ή απορίες, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης. Είμαστε εδώ για να βοηθήσουμε.
Συσκευασία και αποστολή:
Συσκευασία και αποστολή διπλού σωλήνα συγκόλλησης
Ο διπλός σωλήνας συγκόλλησης συσκευάζεται και αποστέλλεται με διάφορους τρόπους, ανάλογα με την ποσότητα και το μέγεθος της παραγγελίας. Για μικρές παραγγελίες, οι εύκαμπτοι σωλήνες συνήθως τυλίγονται και τοποθετούνται σε κουτιά από χαρτόνι. Για μεσαίες και μεγάλες παραγγελίες, οι σωλήνες συνήθως τυλίγονται και τοποθετούνται σε ξύλινη παλέτα για αποστολή.
